Bericht über den Austausch einer LCD-Anzeige
beim R&S Messempfänger ESH2

Aufgrund eines Transportschadens war ich gezwungen die nicht mehr lesbare Frequenzanzeige meines ESH2 zu ersetzen.

Somit stellte sich zuerst die Frage ob es sich bei der betroffenen Anzeige um eine für R&S gefertigte Anzeige oder um ein im Elektronikhandel zu besorgendes Standardbauteil handelt?
Wie sich herausstellte ist die Anzeige kein spezifisches R&S Teil und kann somit am freien Markt erworben werden.

Für alle die eventuelle in dieselbe missliche Lage kommen sei hier die notwendige Typenbezeichnung der Anzeige genannt.
Es gibt diese jedoch in zwei Ausführungen, einmal als „reflexiv“ (VI602-DPRC) also nur mit dem
Umgebungslicht sichtbar als auch in einer „transreflexiv“ Ausführung (VI602-DP-FC-S) – die auch
Hintergrundbeleuchtbar ist. Letztere ist für den ESH2 die richtige.

Um die Anzeige tauschen zu können ist die Frontplatteneinheit komplett aus dem ESH2 zu entnehmen.
Hierzu ist es erforderlich die drei hinter der Frontplatteneinheit befindlichen Baugruppen bzw. Kassetten
aus dem ESH2 zu entfernen, da die Flachbandverbindungen der Frontplatte auf dem unteren Mainboard
sonst nicht abgesteckt werden können. Die beiden HF-Leitungen habe ich an den Kassetten gelöst und
abgesteckt.
Ist die Frontplatteneinheit entfernt beginnt zuerst die Demontage aller Drehknöpfe bis auf den der
Lautstärkenreglung und der Abstimmung – diese können auf der Frontplatte verbleiben. Die nun
zugänglichen Befestigungsmuttern der Schalter sind zu lösen und der Anschluss des Drehspulinstrumentes
ist abzulöten.
Die beiden Platinen, welche durch fest angebrachte Stehbolzen auf der richtigen Distanz gehalten werden
und mit der Frontplatte verbunden sind können nun durch lösen der durchgängigrn Schrauben gelöst
werden. Vor dem Abstecken der diversen Flachbandkabel ist angeraten jeweils die Lage von Pin 1 der
Steckverbinder zu markieren.
Sind die beiden Platinen von der Frontplatte gelöst wird für die weitere Bearbeitung die Platine mit den
Schaltern und Anzeigen auf einer Holzplatte fixiert.
Die an der Platine verbleibenden Stehbolzen geben einen
ausreichenden Abstand. Für das spätere Einpressen der
Anzeige sei empfohlen passende Holzklötzchen unter zu
legen – diese stellen sicher das der aufgewendete Druck
nicht zur Beschädigung der Platine führt oder es zu
Durchbiege Effekten kommt.

Um die Anzeige (Glaskörper mit 50 Anschlusspins)

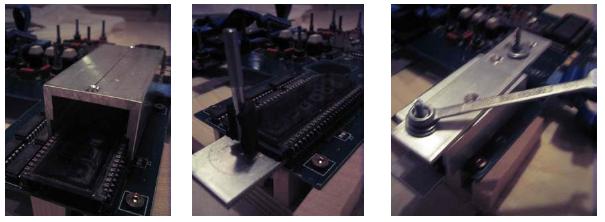

zerstörungsfrei aus der Fassung zu bekommen hat mir ein Freund maßgenaue Werkzeuge aus Alu gemacht.

Dieses Werkzeug bestehen aus einer Abstandsbrücke und einer untergeschobenen Zugplatte,
die Zugplatte ist gegenüber dem Glaskörper durch Moosgummi gepolstert.
Die Abstandsbrücke liegt auf der Fassung auf und hat eine ausreichende Aussparung
in Breite und Höhe für die Pins der Anzeige. Das auf der Abstandbrücke liegende Gegenlager zur Zugplatte enthält Bohrungen für die Durchführung der Schlossschrauben.
Mittels gleichmäßigem anziehen der zwei Muttern auf den Schlossschrauben wird die Anzeige aus der Fassung gezogen.

Auch wenn es beim Ausziehen dazu kommt das eventuell eine Pinreihe zuerst aus der Fassung
gezogen wurde lässt sich durch leichtes nachziehen die noch in der Fassung befindliche Pinreihe lösen. Entscheidend ist beim Beginn des Ausziehvorganges das es zu keiner Verkantung bzw. einseitigen Belastung des Glaskörpers kommt.
Die defekte Anzeige konnte zerstörungsfrei aus der Fassung 2x 25 Pin gezogen werden. Gut zu erkennen ist der Bereich unten rechts in dem die LCD-Anzeige durch mechanische Einwirkung zerstört wurde.

Einsetzen und Einpressen der neuen Anzeige

Als erstes wird die neue Anzeige lose auf die Fassung mit passender Pinausrichtung gelegt. Bitte Überprüfen das die Dezimalpunkte sich in der unteren Hälfte der Anzeige befinden und die Anzeige quasi nicht auf dem Kopf steht – die Pinanordnung ist asymmetrisch so das der Beginn der Pinreihen in der linken Hälfte etwas nach rechts versetzt erscheint.
Man sollte sich jedoch auch davon überzeugen das die Anzeige von allen Schutzfolien die sich auf der Unterseite befinden befreit wurde. Da später eine Durchlichtverhältnis die Anzeige beleuchtet wäre eine verblieben Schutzfolie mit eventl. Markierungen störend.

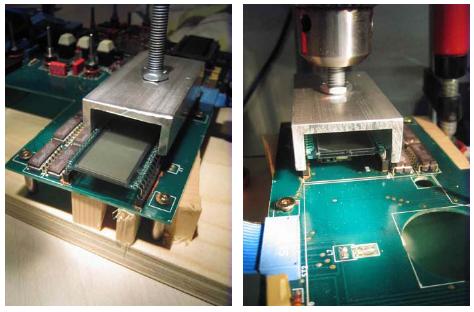

Mir Hilfe eines passend angefertigten U-Profiles welches exakt auf die Biegung der Pins und nicht auf den Glaskörper der Anzeige aufsetzt kann nun das neue LCD-Display in die Fassung gedrückt werden. Zur gleichmäßigen und planen Aufbringung des Einpressdruckes wurde das U-Profil mittig mit einer Schraube M8 versehen. So wurde das Profil in einer Standbohrmaschine eingespannt und konnte mittels des Senkhebels und Anschlag dosiert nach unten bewegt werden.


Es ist überraschend weich wie sich die Pins der Anzeige in die Fassung drücken lassen.

Zur Kontrolle wird noch der Abstand der Glasoberfläche zur Platine im vergleich zu der „Pegel LCDAnzeige“ gemessen. Da die Anzeigen nicht unmittelbar an der Frontplatte anliegen sollten müssen sich beide Anzeigen in gleicher Höhe von der Platine befinden.

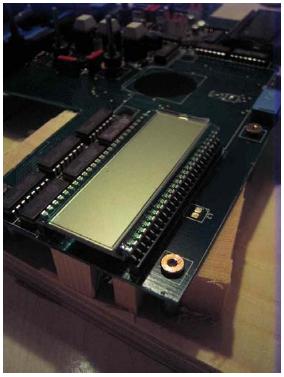

Die neue Anzeige befindet sich in richtigem Abstand in der Fassung, die obere Schutzfolie wurde bereits entfernt.

Nun kann wieder der Zusammenbau von Platine und Frontplatte begonnen werden.
